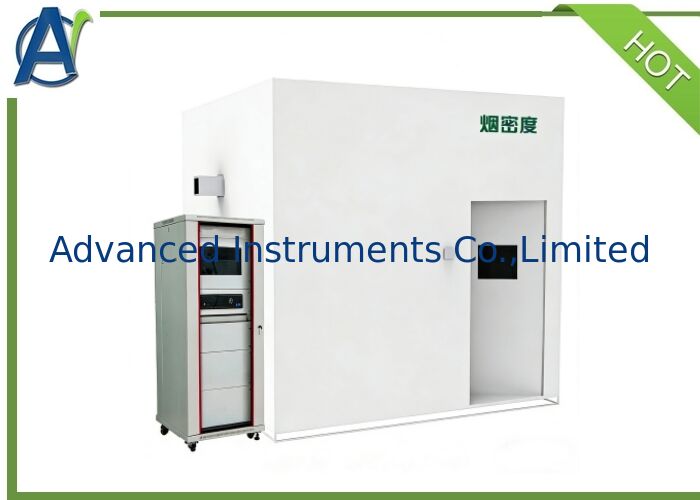

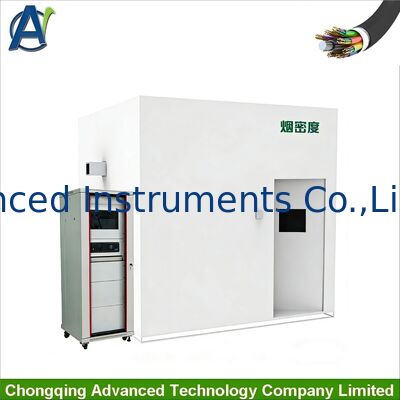

IEC 61034 3M Kubus (Draad en Kabel) Rookdichtheid Apparaat Kamer voor Brandtester Instrument

Testindex: Optische dichtheid (OD) en specifieke optische dichtheid (DS) van de rook

Meetprincipe: Lambert - Beer wet

Meetmethode: De rookdichtheid wordt uitgedrukt door de fractie van de lichttransmissie van rook in de initiële lichttransmissie gemeten door het optische systeem. Berekening van de maximale specifieke optische dichtheid door het minimumpercentage van lichttransmissie.

Normen:

IEC 61034 -1~2 - 2013

GB/T17651.1~2-1998

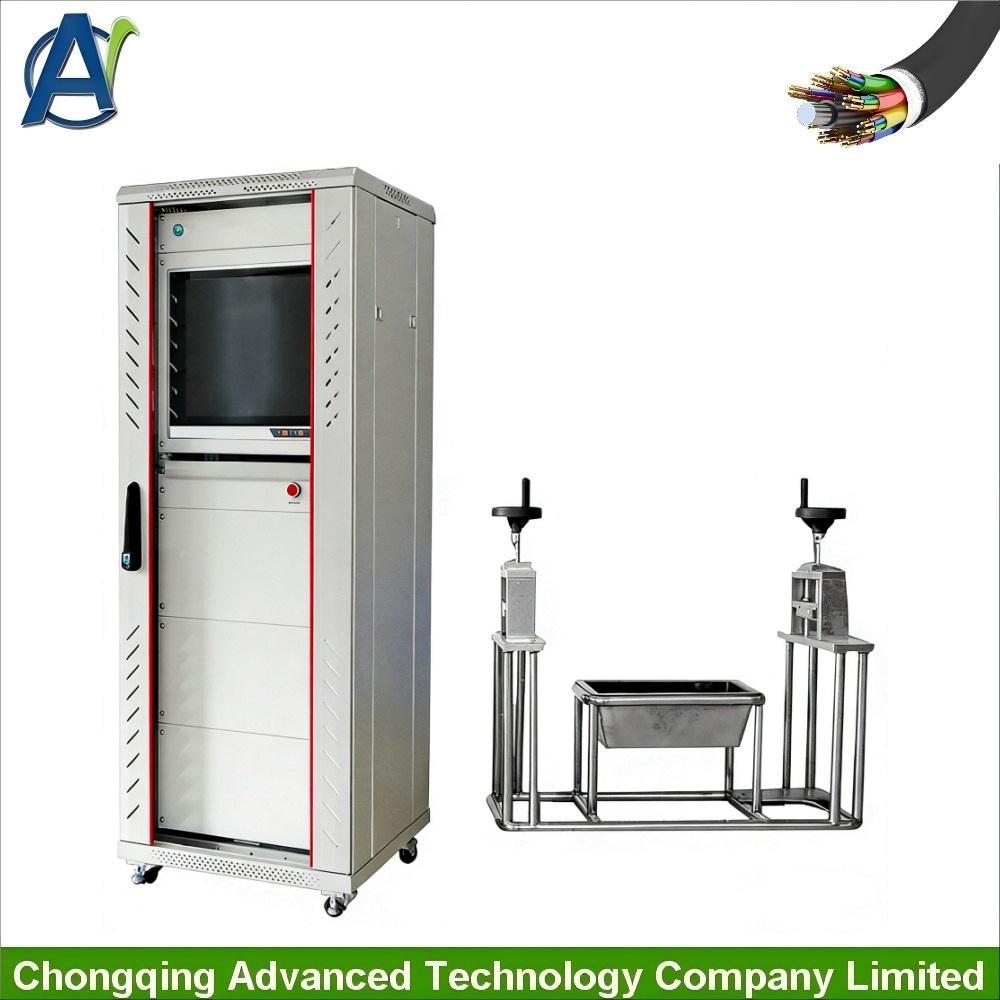

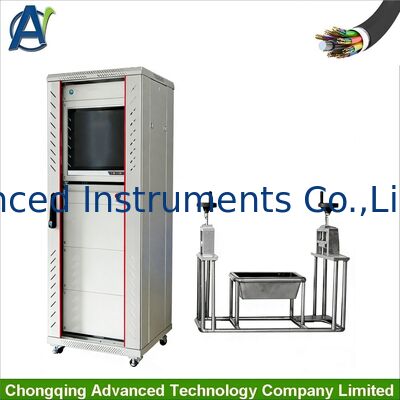

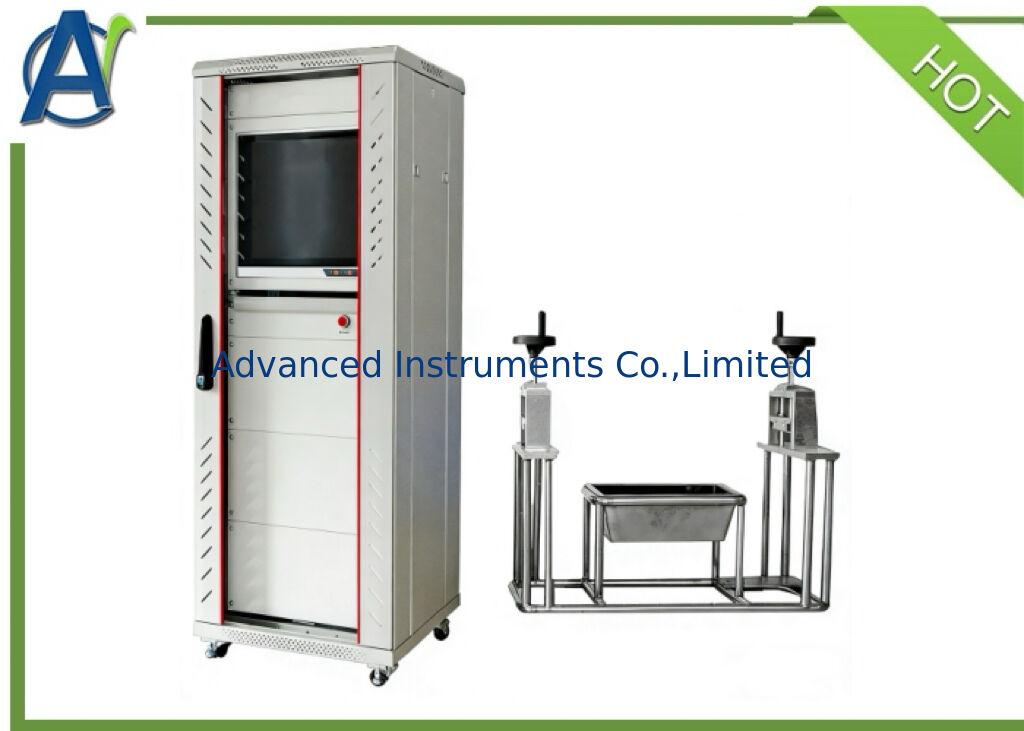

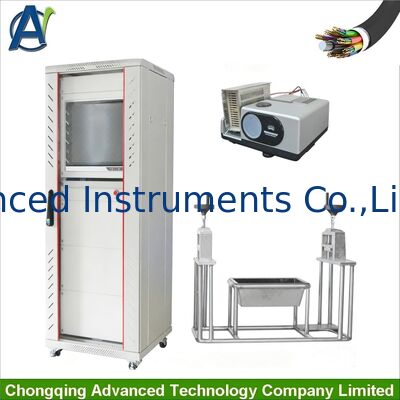

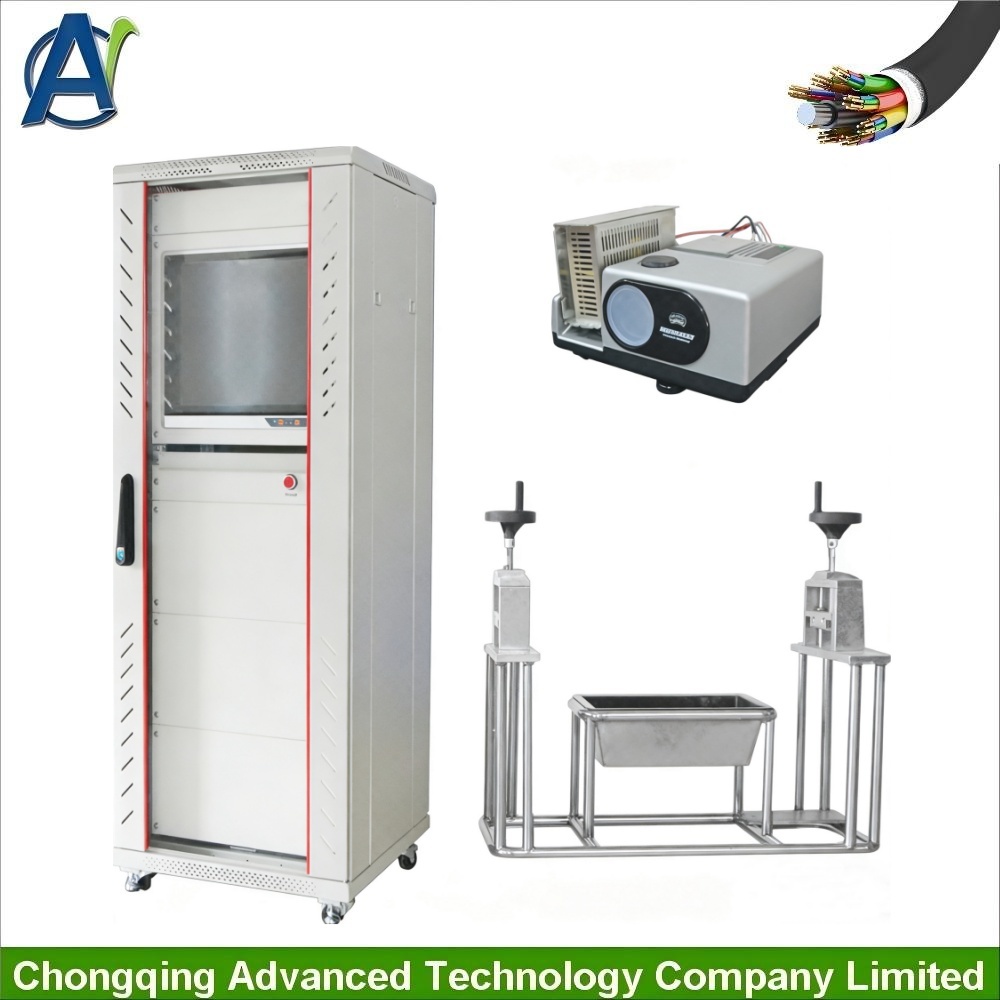

Verbrandingstoestel:

1. Gebruik de lange staaf ontstekingsapparaten om de veiligheid van het testpersoneel te waarborgen; roestvrijstalen vlamtestmachine stand toegewezen met een automatische monsterbevestiging.
2. Roestvrijstalen alcoholbak:
   Interne afmetingen van de bodem: 210 mm * 110 mm
   Top interne afmetingen: 240 mm * 140 mm
   Hoogte: 80 mm

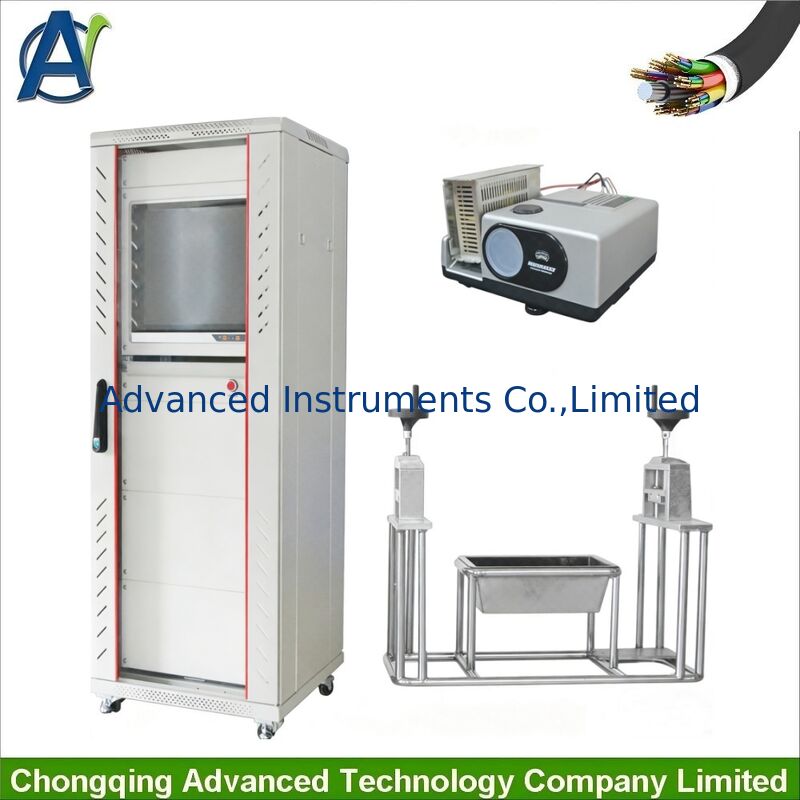

Optisch systeem:

1. Gebruik de gereconstrueerde optische systeem lichtbron die door Duitsland wordt geïmporteerd

2. De lichtontvanger is gemaakt van geïmporteerde batterijen met hoge resolutie

3. Wolfram-kwarts-halogeenlamp: Spanning: DC 12V; Vermogen: 100W

4. Nominale lichtstroom: 2000lm ~ 3000lm

5. Nominale kleurtemperatuur: 2800K ~ 3200K

6. Lensstraal: 1,5 m ± 0,1 m (instelbaar)

7. Optische ontvanger bestaande uit geïmporteerde siliciumfotocellen met hoge resolutie

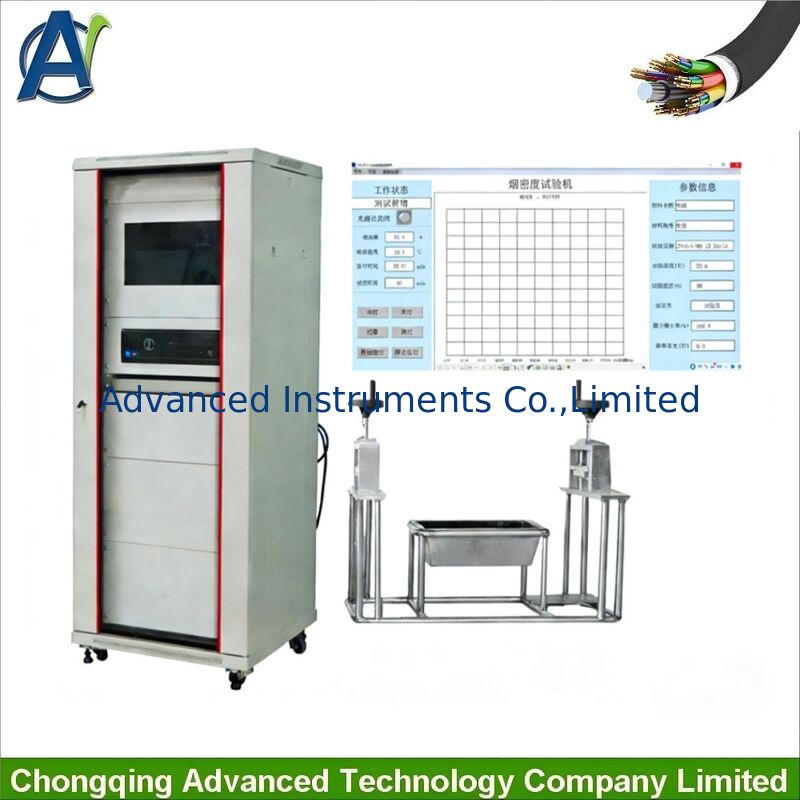

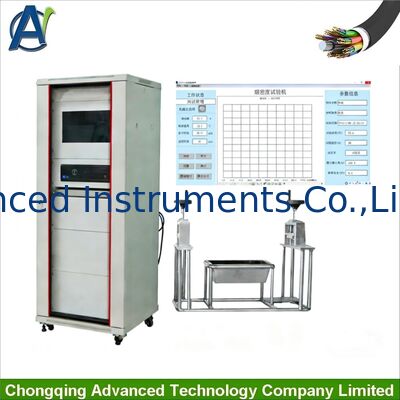

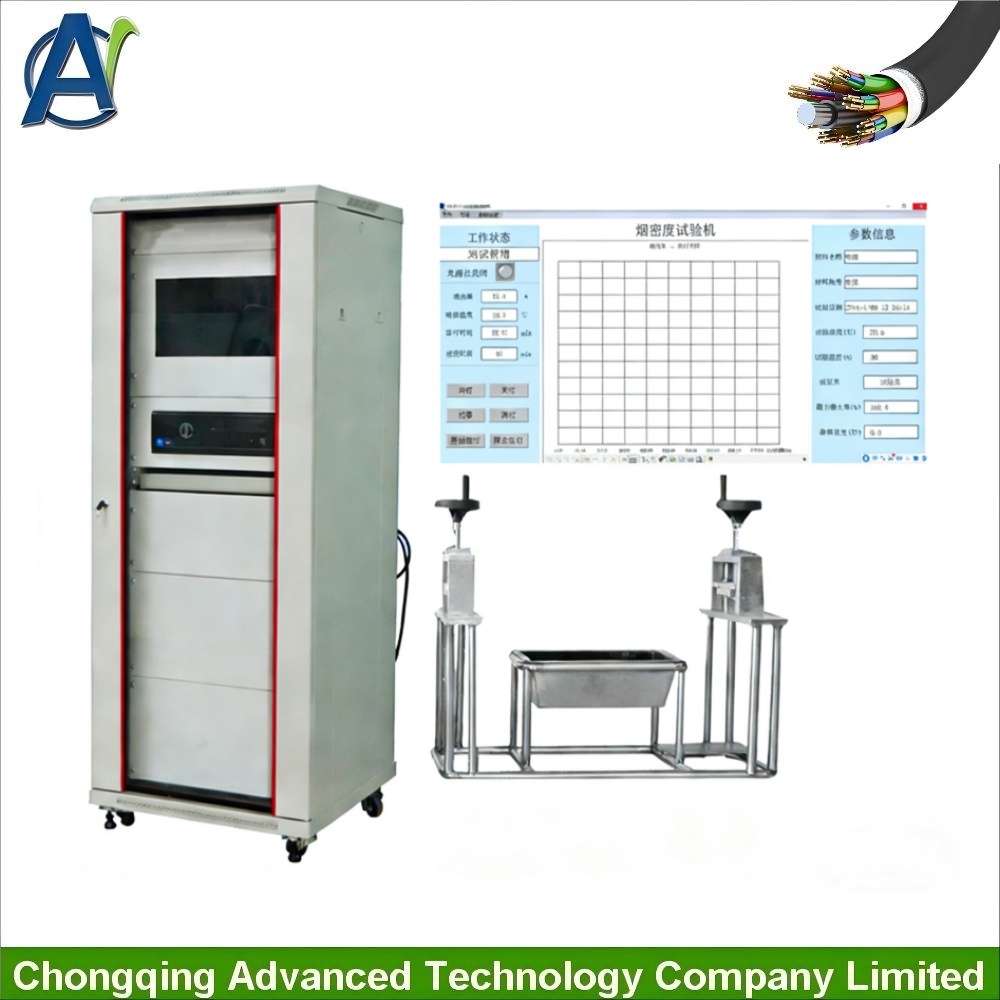

8. Testsoftware: Rookdichtheid DAQ testsoftware, optisch pad kalibratiesysteem, 0 en 100% puntkalibratie, desktopcomputerbediening

9. Standaard ventilator: Ventilatorschacht hoogte 200 ~ 300 mm; Bladdiameter 300 ± 60 mm; Luchtvolume 7 ~ 15m³/min)

• Afmetingen schakelkast: 600 mm (B) × 600 mm (D) × 1600 mm (H)
• Voeding: AC 220V, 50/60Hz, 1A

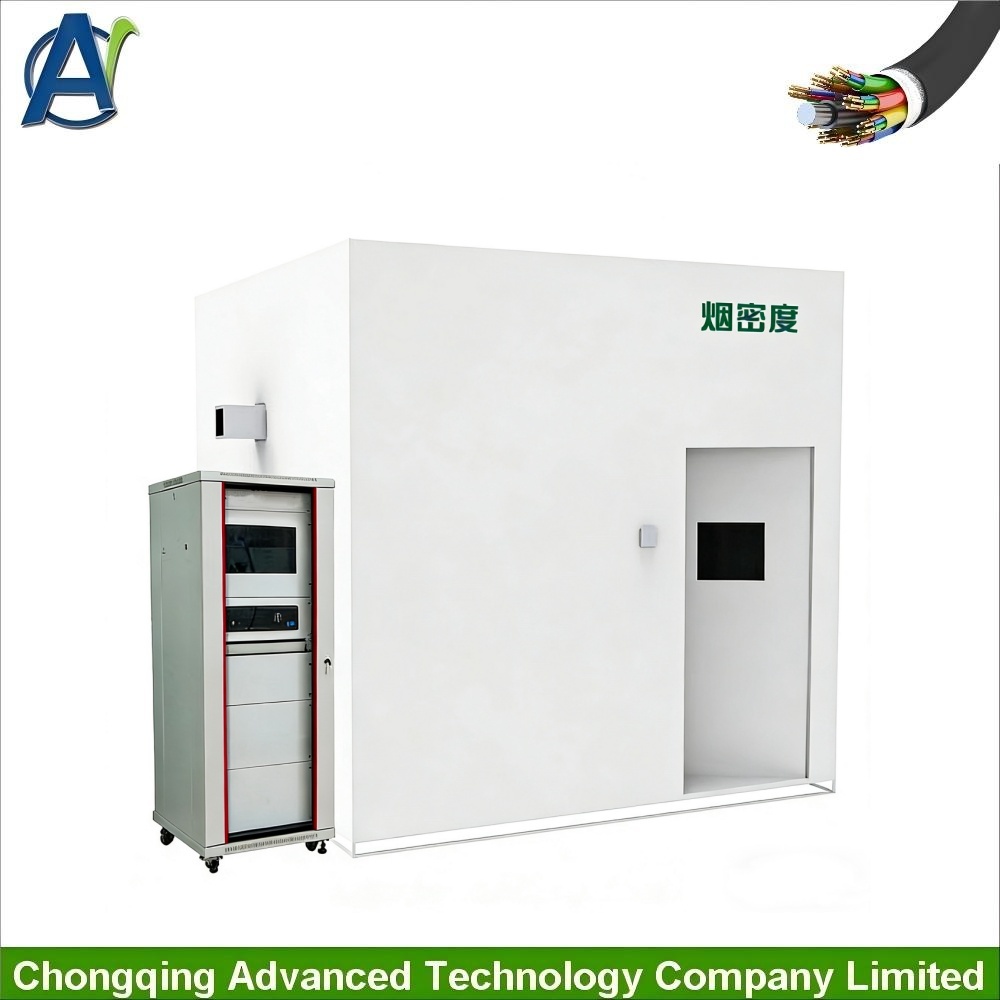

• Afmetingen testkamer: 3m × 3m × 3m (voorbereid door gebruikers)
