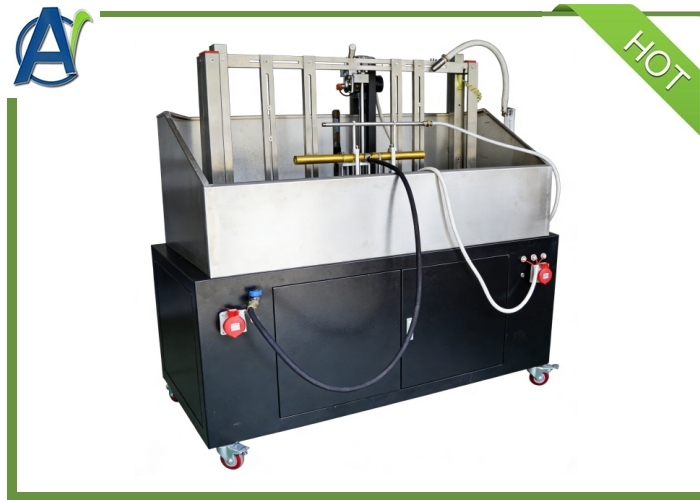

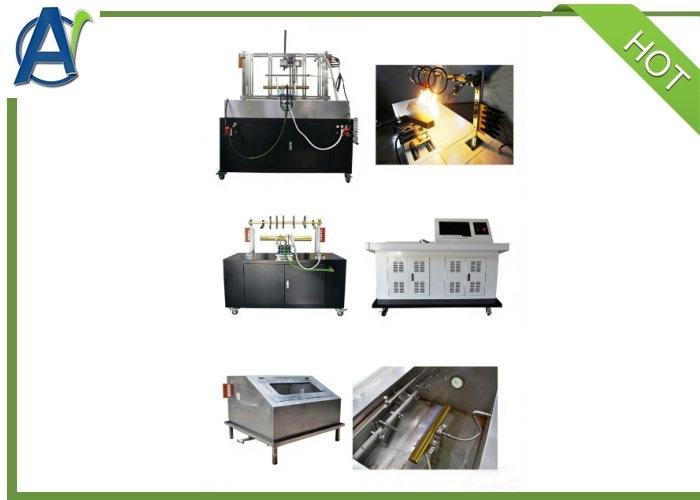

IEC60331/EN50200 Brandweerstand, mechanische schokken en waterbespuitingstestinstrument voor bekabelde en bedrade draden

IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
Basisinformatie
Plaats van herkomst: China
Merknaam: Advanced Instruments
Certificering: BS 6387;IEC 60331;BS 8491;EN 50200
Modelnummer: AIC-52019BS
Min. bestelaantal: 1set
Prijs: $3000~$5000
Verpakking Details: Multiplex behuizing
Levertijd: 90 dagen
Betalingscondities: L/C, T/T, D/P
Levering vermogen: 10sets/maand
Beste prijs Contact nu
Na de dienst: Reactie binnen 12 uur en 12 maanden Garantie: 1volledig jaar
Transportpakket: Multiplex kast test standaard: BS 6387;IEC 60331;BS 8491;EN 50200
gas: Propaan, droge perslucht sollicitatie: Kabel- en draden testen
Kleur: Grijs Operatie: Automatisch
Voeding: AC380V,50/60Hz,30A Specificatie: 1500 mm × 700 mm × 1200 mm (grootte testbeugel)
Functie: Kabelbrandweerstand-, schok- en watersproeitester Vlamtemperatuur testen: 950±40°C
Testspanning: 100~1000V
Markeren:

IEC 60331; EN 50200

,

BS 6387; BS 8491

,

Mechanische trillingen en brandwerendheid

Algemene inleiding
1.1 Productbeschrijving

Volledige standaard brandproefmachine omvatte GB, lEC en BS normen. De structuur en prestaties van de verbrandingsproefmachine bevatten brandkenmerken test,water- en brandwerendheidstest en mechanische trillings- en brandwerendheidstestDit instrument gebruikt computersoftware om het testproces van de stroom, spanning en gasstroom te controleren en te controleren. De testresultaten van de curve kunnen worden afgedrukt.Het is geschikt voor mineraal geïsoleerde kabels met een nominale spanning van niet meer dan 0.6~1Kv en kan het circuit lange tijd intact houden onder vlammenomstandigheden. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Gerelateerde normen

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,23,25):2018
  • BS 8491-2008
  • EN 50200-2006

IEC60331/EN50200 Brandweerstand, mechanische schokken en waterbespuitingstestinstrument voor bekabelde en bedrade draden 0

Technische parameters

1. BS Brandweerstandstest
1.1 Kabelsysteem
De kabel wordt horizontaal vastgemaakt aan één uiteinde van de kabel omhulsel door middel van een klem. Het middelste deel van de kabel is bevestigd door twee metalen ringen ((op 300 mm afstand van elkaar),die aan de andere metalen onderdelen van het apparaat zijn bevestigdVoor niet-verzorgde kabels met een diameter van minder dan 10 mm of voor andere kabels die tijdens de test aanzienlijk zijn verplaatst, zijn drie extra metalen ringen vereist.elk bevestigd op een afstand van ongeveer 150 mm van de oorspronkelijke ring.
1.2 Continu detectieapparaat
Tijdens de test mag de stroom door alle kernen van de kabel gaan.een driefasige met een ster verbonden transformator met voldoende capaciteit om de maximaal toegestane lekkage-stroom van 2 A bij de testspanning te handhavenAan elke kerndraad aan de andere kant van de kabel wordt een belasting aangebracht en een stroom van bijna 0,25A wordt bij de nominale spanning van de kabel aangebracht.
1.3 BS-standaardwarmtebron: in overeenstemming met AGF-1857B, spuitstuklengte610mm brander
1.4 GB standaardwarmtebron: in overeenstemming met AGF-1857B, spuitstuklengte van 500 mm branders
1.5 Temperatuurmeting: een pantserthermometer met een diameter van 1,5 mm, geplaatst in de buurt van de luchtinlaat, 75 mm boven de brander, parallel aan de brander.1.6 Testvlamtemperatuur: 950 + 40 °C
1.7 Proefstuk: het proefstuk is een gedeelte van het eindproduct van ten minste 1200 mm, waarbij aan elk uiteinde 100 mm omhulsel en bekleding zijn verwijderd.De draden aan beide uiteinden van de kabel moeten worden verbonden overeenkomstig de elektrische aansluiting..
1.8 Testspanning: 100 tot 1000 V instelbaar
1.8 Teststroom: 100~260 mA verstelbaar

2.Mechanische trillingsweerstand en brandweerstandstest

2.1 BS Brandbestendige slagklem:
De muur is samengesteld uit warmtebestendige en vlamvertragende materialen en is bevestigd aan twee horizontale stalen balken, één aan het bovenste deel van het bord en de andere aan de onderkant van het bord.Dit bord is ongeveer 900 mm lang.Het totale gewicht van de muur (d.w.z. plank met drager) bedraagt 10 + 0,5 kg. Elk staalbalk is een vierkant staalpijp met een lengte van ongeveer 1 m en 25 mm.Indien archiveringsmateriaal nodig isDe bovenste stalen balk moet op de plaat worden bevestigd zodat het bovenste oppervlak gelijk is aan de bovenkant van de plaat.Elke stalen balk en plaat heeft een horizontaal gat aan de buitenrandDe muur is met vier rubberen busjes aan het frame gebonden.met een diameter van ongeveer 32 mm en een dikte van 20 mm.2.2 GB brandwerend limpact bracket:
2.2.1EC60331-1
Proefstuk met een buitendiameter van meer dan 20 mm kabel, het kader van de slagladder bestaat uit een stalen frame,De ladderframe aan de twee kanten in het midden van de verticale staalcomponenten kan naar links en rechts worden ingesteld., de lengte van de testladder van 1200 + 100 mm, de hoogte van 600 + 50 mm, de totale massa van de testladder van 24 + 1 kg (nationale norm voor 18 + 1 kg).
2.3 Warmtebron: branders overeenkomstig AGF-1857B, spuitstuklengte 500 mm.
2.4 Temperatuurmeting: een gepantserde thermometer met een diameter van 1,5 mm, de thermometer door de muur brengen en het ene uiteinde van de thermometer 8 mm-10 mm van de muur houden.De temperatuur wordt gemeten volgens de volgende procedure:In het ene uiteinde van de koolstofstaalstaaf met een diameter van 3 mm + 5%, lengte 300 mm, bindt u een thermometer aan, zodat deze de temperatuur van de staaf kan meten.Hou het 40 mm tot 50 mm ver weg van de roem.Wanneer de vlamtemperatuur 950 °C bereikt, bereikt de staalstaaftemperatuur 400 °C in 10 tot 20 minuten, wanneer de vlamtemperatuur 650 °C bereikt, bereikt de staalstaaftemperatuur 400 °C in 20 tot 40 minuten.
2.5 Testvlamtemperatuur: 950 + 40 °C.
2.6 Trillingsinrichting: bestaat uit een staalstaaf met een koolstofarme waarde (diameter 25 mm + 5%, lengte 600 mm + 5%).Een as verdeelt het in twee delen.De verlichting van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen van de bewegingen.2.6 Testspanning: 100 tot 1000 V instelbaar.
2.7 Teststroom: 100~260 mA verstelbaar

3.BS Water- en brandwerendheidstest

3.1 Warmtebron: overeenkomstig AGF-1857B een brander met een spuitstuklengte van 500 mm.3.2 Temperatuurmeting: plaats een gepantserde thermometer met een diameter van 1,5 mm onder het oppervlak van de kabel3.3 Temperatuur van de testvlam: 650°C +40C
3.4 Waterbespuiting: een douchesproei gemonteerd op een teststand, in het midden van de brander, met een druk van 250 kPa tot 350 kPa, bespuiten van 0,25 l/m2 tot 0,30 l/m2 water rond de proeven.Deze snelheidsmeting vereist een inzamelbakDeze tray moet voldoende diep zijn om zijn lange as parallel aan de as van de kabel te laten liggen en in het midden te worden geplaatst.
3.5 Monsternummer: het monster is groter dan 1500 mm van het eindproduct en is gebogen bij omgevingstemperatuur, met verwijdering van de omhulsels en de laag van 100 mm aan elk uiteinde.De geleide draden aan de uiteinden van de kabel moeten correct worden behandeld overeenkomstig de elektrische verbindingen en de aanbevelingen van de fabrikanten3..6 Testspanning: 100 ~ 1000 V instelbaar
3.7 Teststroom: 100~260 mA verstelbaar
Technische specificaties
• Brandwerendheidstestbeugel: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)
1500 mm ((W) x 800 mm ((D) x 1575 mm ((H)
•Maat van de controlekamer:1580mm(W) x825mm(D) x1200mm(H)
•Watervaten: 1270 mm x 1200 mm x 900 mm
•Testkamer: (door de klant verstrekt)
•Luchtbron: propaan, droge perslucht (verschaft door de klant)
•Voorziening: driefasige vijfdraad AC380V 50/60Hz 30A.

IEC60331/EN50200 Brandweerstand, mechanische schokken en waterbespuitingstestinstrument voor bekabelde en bedrade draden 1
Veelgestelde vragen
  1. Wat is de levertijd?
    Ongeveer 90 dagen.
  2. Wat zijn uw betalingsvoorwaarden?
    30% betaald bij T/T vooraf,70% betaald bij T/T vóór verzending.
  3. Wat zijn je garantievoorwaarden?
    De garantie van alle producten is 1 jaar. Gedurende deze periode zijn wij verantwoordelijk voor alle fouten die door ons worden veroorzaakt. En we kunnen levenslange technische ondersteuning leveren.
  4. Kunt u training aanbieden?
    We kunnen training aanbieden in onze fabriek en online training gratis. Als installatie en training ter plaatse vereist zijn, betaal dan voor tickets, accommodatie en salaris USD280/Dag voor elke persoon.
