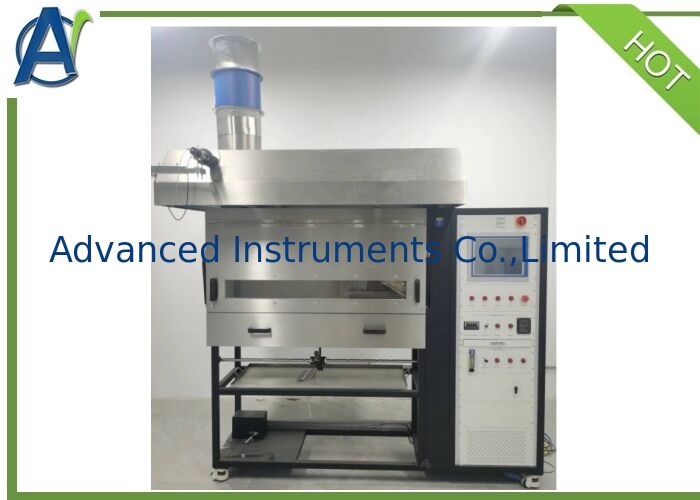

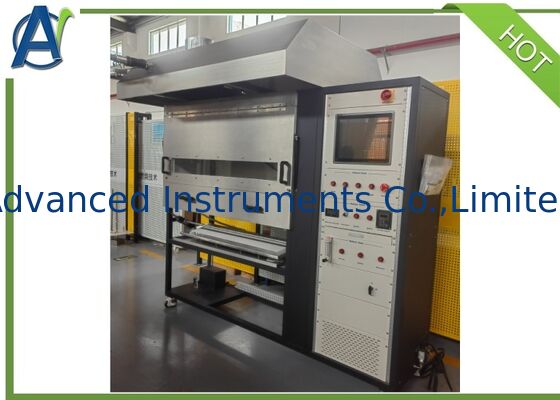

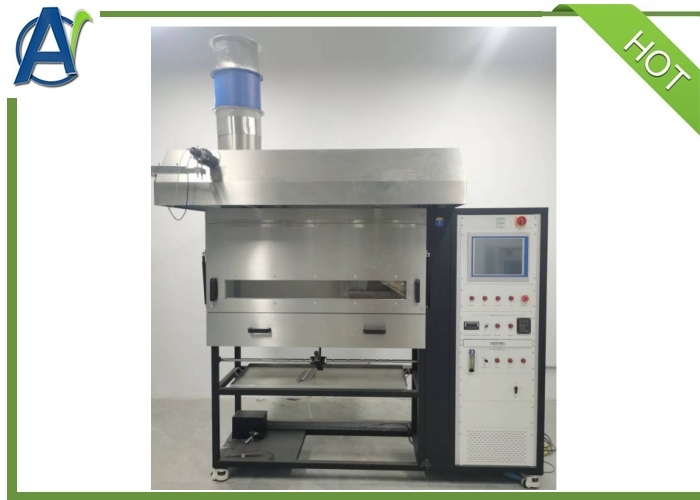

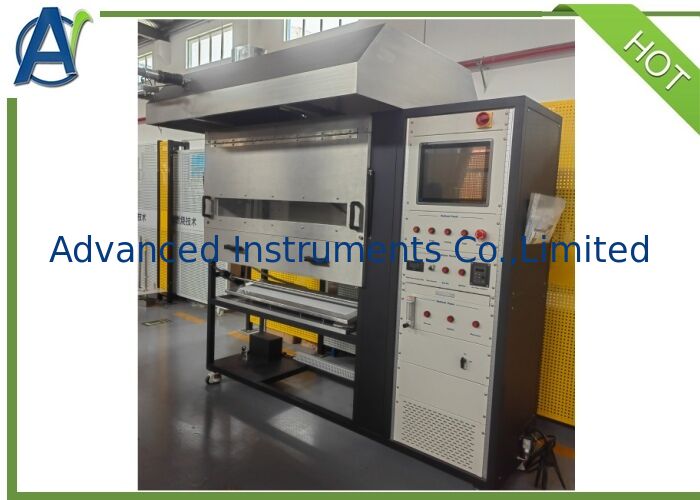

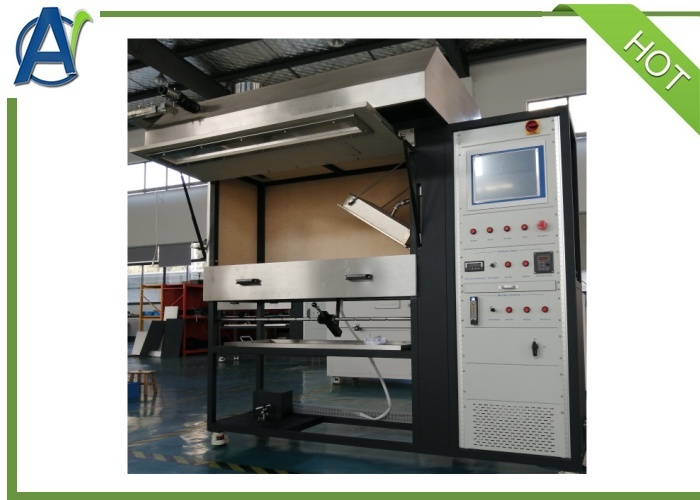

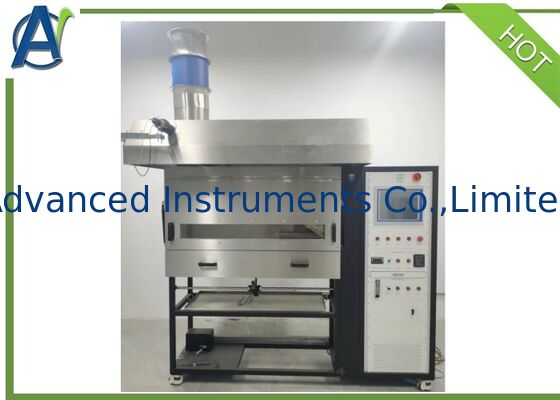

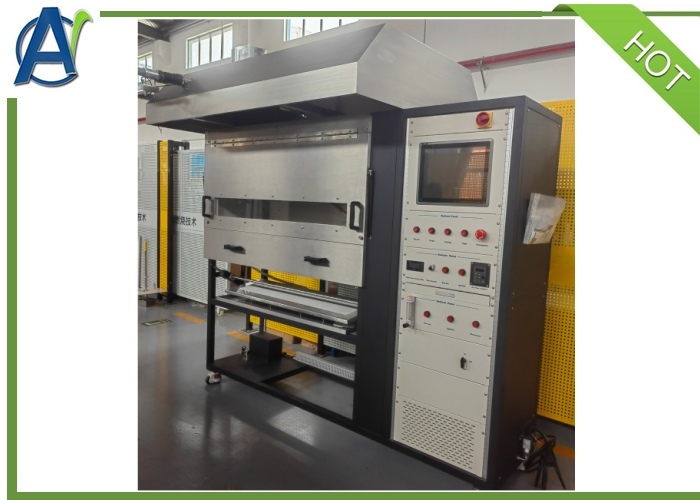

Vloerstralingspaneel tester, ISO9239-1 ASTM E648 ASTM E970 Kritische stralingsflux testmachine

De stralingspaneel tester voor vloeren wordt gebruikt om de kritische stralingsflux van vloerbedekkingen te meten. Kritische stralingsflux verwijst naar de invallende warmte per oppervlakte-eenheid. Een hogere invallende warmtewaarde betekent dat het materiaal meer warmte nodig heeft om te ontbranden, wat duidt op een betere stabiliteit en een lager ontstekingsrisico.

Dit testapparaat is uitgerust met een thermische stralingsbron en een T-vormige brander. Naarmate het testmonster verder van de stralingsbron wordt geplaatst, neemt de thermische stralingsflux die op het oppervlak wordt ontvangen af. Het monster wordt ontstoken door de T-vormige brander. Nadat de vlam is gedoofd, wordt de schadeafstand van het monster gemeten en is de bijbehorende thermische stralingsfluxwaarde de kritische stralingsflux.

Toepasselijke industrieën: Spoorvervoer, bouwmaterialen en andere gebieden

ISO 9239-1: Vloeren brandreactietest - Deel 1: Verbrandingsprestaties van vloermaterialen getest met stralingswarmte
ASTM E 648: Kritische stralingsflux van vloerstandaardtest - vloersysteem maakt gebruik van stralingswarmte-energie;
ASTM E 970: Gebruik van een stralingswarmte-energiebron, test isolatie vloerisolatie standaardtest voor kritische stralingsflux
gebruikmakend van stralingswarmte-energie.
NFPA 253: Standaard testmethode voor het gebruik van stralingswarmte-energie, testplaten overlay systeem kritische stralingsflux

1. De roestvrijstalen testkamer heeft een voordeurontwerp voor eenvoudige reiniging van de binnenwand.
2. De binnenwand van de kamer is bekleed met calciumsilicaatplaat, met hoge temperatuurbestendigheid en corrosiebestendigheid.
3. Boven de verbrandingstestkamer is een roestvrijstalen rookkapunit geïnstalleerd.
4. Een poreus keramisch stralingspaneel van 300*450 mm is onder een hoek van 30 graden gemonteerd.
5. Een poreuze T-vormige brander wordt geleverd om open vuur op het monster toe te passen met een cilinder-aandrijfmodus.
6. Het optische pad systeem omvat een gloeilampbron met een kleurtemperatuur van 2900 ± 100 K, en een silicium fotodiode als lichtontvanger.
7. Een sluiter is geïnstalleerd voor de silicium fotodiode, die automatisch kan worden geopend en gesloten door de computer testsoftware voor gemakkelijke kalibratie.

8. Een rotameter wordt gebruikt om de vlamhoogte van de T-vormige brander aan te passen.

9. Een propaan massaflowmeter regelt de gasstroom van het stralingspaneel met digitale weergave.

10. Een ingebouwde ventilator zorgt voor luchttoevoer en het testgas wordt gemengd via een venturi-menger.
11. Een massaflowregelaar wordt gebruikt om de inlaatluchtstroom van het stralingspaneel aan te passen.
12. SB watergekoelde warmtefluxmeter, meetbereik: 0-50 kW/m2, nauwkeurigheid warmtefluxmeter: <±2%, responstijd: 0,2 s. Uitgerust met een draagbare koelwaterbron, geen externe wateraansluiting vereist.
13. De warmtefluxmeter is verplaatsbaar voor gemakkelijke kalibratie van de stralingsflux van het stralingspaneel. Ondertussen kan de testsoftware de standaard stralingsfluxcurve genereren.
14. Een voetschakelaar is uitgerust. Gebruikers kunnen de vlamspreidingstijd vastleggen die overeenkomt met de vlamspreidingsafstand, die automatisch door de computer wordt geregistreerd.
15. Eén schoorsteenthermokoppel en één kamer thermokoppel zijn geïnstalleerd, met metingen weergegeven op de computersoftware.
16. Een infrarood radiometer is uitgerust om de temperatuur van het stralingspaneel te detecteren, en de gegevens kunnen worden weergegeven op computersoftware.

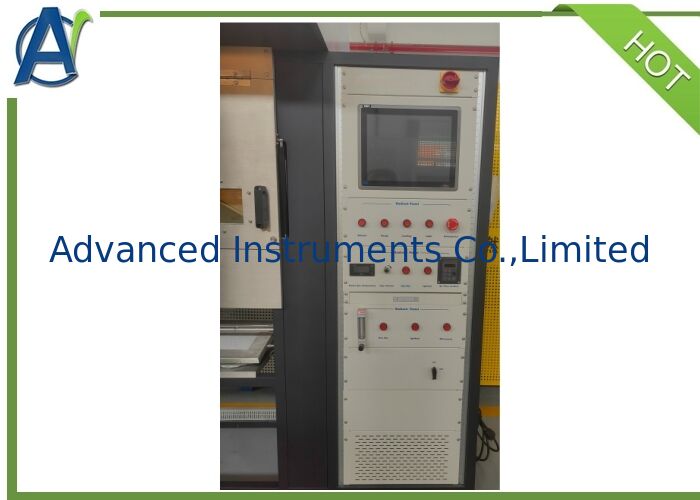

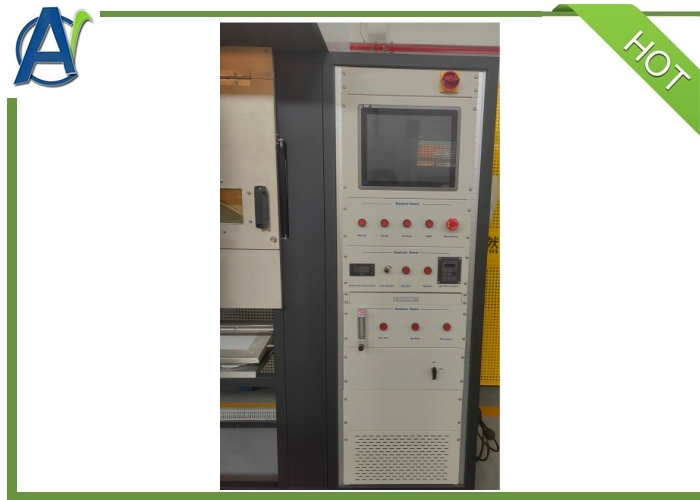

17. Uitgerust met een 15-inch industriële touch screen computer. Gebruikers kunnen het gehele verbrandingstestproces volgen via de testsoftware.
18. De software kan testgerelateerde gegevens weergeven, waaronder stralingsfluxwaarde, rookdichtheidscurve, transmissiecurve, windsnelheid en andere parameters.

IV. Specificatie

Installatieafmetingen (mm)

Afmetingen testkamer: 1800(L) × 1500(B) × 2400(H)
Afmetingen elektrische schakelkast: 600(L) × 1000(B) × 1800(H)

Installatievereisten:

1. Wat is de levertijd?

   Ongeveer 60 dagen.

2. Wat zijn uw betalingsvoorwaarden?

   30% betaald door T/T vooraf, 70% betaald door T/T voor verzending.

3. Wat zijn uw garantievoorwaarden?

   De garantie van alle producten is 1 jaar. Gedurende deze periode zijn wij verantwoordelijk voor alle door ons veroorzaakte defecten. En wij kunnen levenslange technische ondersteuning bieden.

4. Kunt u training geven?

   Wij kunnen gratis training geven in onze fabriek en online training. Indien onsite installatie en training vereist zijn, betaal dan voor tickets, accommodatie en salaris USD 280/dag voor elke persoon.
